В современной промышленности безопасность технологических процессов является приоритетом номер один. Одним из ключевых элементов, обеспечивающих защиту от критических перепадов давления, являются разрывные мембраны, также известные как мембранные предохранительные устройства (МПУ). Эти устройства играют решающую роль в предотвращении аварийных ситуаций, которые могут привести к серьезным последствиям для оборудования, персонала и окружающей среды.
Предохранительные мембранны функционируют на основе принципа автоматического разрыва при достижении определенного перепада давления в системе. Этот механизм позволяет быстро и эффективно снизить давление, предотвращая потенциально опасные ситуации. Основным компонентом разрывной мембраны является разрывной диск, который при необходимости дополняется держателем, обеспечивающим правильное позиционирование и защиту диска от внешних воздействий.
В данной статье мы подробно рассмотрим принцип работы разрывных мембран, их конструктивные особенности, а также области применения в различных отраслях промышленности. Знание этих устройств и их функциональности поможет специалистам в области промышленной безопасности принимать обоснованные решения при проектировании и эксплуатации технологических систем.
Принцип работы разрывных мембран
Разрывные мембраны функционируют на основе принципа автоматического разрыва, активируемого перепадом давления в системе. При достижении критического давления, мембрана разрушается, обеспечивая быстрый сброс давления и предотвращая потенциальные аварийные ситуации.
Этапы работы разрывной мембраны
1. Накопление давления: В системе начинает накапливаться давление, которое может превысить допустимые пределы.
2. Достижение критического давления: При достижении критического уровня давления, мембрана начинает деформироваться.
3. Разрыв мембраны: Мембрана разрушается, создавая отверстие для сброса избыточного давления.
4. Сброс давления: Давление в системе быстро снижается через образовавшееся отверстие.
Характеристики разрывных мембран
Параметр | Описание |
---|---|
Материал | Различные материалы (металлы, полимеры) в зависимости от условий эксплуатации. |
Толщина | Определяется критическим давлением, при котором происходит разрыв. |
Диаметр | Зависит от объема системы и требуемой скорости сброса давления. |
Установка | Может быть установлена как самостоятельное устройство или в составе мембранного предохранительного устройства (МПУ). |
Разрывные мембраны являются эффективным средством обеспечения безопасности в промышленных системах, предотвращая возможные взрывы и повреждения оборудования.
Автоматическое снижение давления в системах
Принцип работы этих устройств основан на автоматическом разрыве при достижении критического перепада давления. Разрывная мембрана, состоящая из разрывного диска и, при необходимости, его держателя, активируется при превышении установленного порога давления. Этот разрыв обеспечивает мгновенное сброс давления, предотвращая потенциально опасные последствия для системы и окружающей среды.
Важно отметить, что правильный выбор и установка разрывных мембран и МПУ требуют точного расчета и учета особенностей конкретной системы. Неправильная настройка или использование некачественных материалов может привести к неэффективной работе устройств, что в свою очередь создает риск возникновения аварийной ситуации.
Таким образом, автоматическое снижение давления с помощью разрывных мембран и МПУ является неотъемлемой частью современной промышленной безопасности, обеспечивающей защиту оборудования и персонала от чрезвычайных ситуаций.

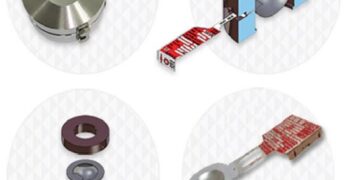

Устройство и конструкция мембранных предохранительных устройств
Разрывной диск может быть выполнен из различных материалов, таких как алюминий, нержавеющая сталь, полимеры или специальные сплавы. Выбор материала зависит от условий эксплуатации, таких как температура, химическая активность среды и требуемый уровень давления.
Для фиксации разрывного диска в системе используется держатель, который обеспечивает его правильное позиционирование и предотвращает несанкционированный доступ к диску. Держатель также может включать в себя дополнительные элементы, такие как уплотнительные прокладки, которые обеспечивают герметичность системы до момента разрыва диска.
Конструкция МПУ может включать в себя также систему индикации, которая позволяет оператору определить, был ли активирован разрывной диск. Это может быть механический индикатор, электронный датчик или другое устройство, сигнализирующее о необходимости замены разрывного диска.
Важно отметить, что конструкция МПУ должна обеспечивать легкий доступ к разрывному диску для его замены после срабатывания, а также предотвращать возможность повторного использования диска, чтобы избежать риска несрабатывания устройства при повторном превышении давления.
Составные элементы и их назначение
Разрывные мембраны и мембранные предохранительные устройства (МПУ) состоят из нескольких ключевых элементов, каждый из которых выполняет свою функцию:
- Разрывной диск: Основной элемент, который разрывается при превышении заданного давления. Диск изготавливается из различных материалов, таких как алюминий, нержавеющая сталь, полимеры, в зависимости от требований к прочности и коррозионной стойкости.
- Держатель диска: Служит для фиксации разрывного диска в нужном положении и обеспечения его защиты от внешних воздействий. Держатель также может включать в себя дополнительные элементы, такие как уплотнительные кольца, для обеспечения герметичности.
- Корпус устройства: Обеспечивает механическую прочность и защиту внутренних элементов от повреждений. Корпус может быть изготовлен из металла или пластика, в зависимости от условий эксплуатации.
- Выпускное отверстие: Предназначено для выпуска газа или жидкости после разрыва диска. Отверстие может быть снабжено клапаном для контроля направления и скорости выхода среды.
- Уплотнительные элементы: Обеспечивают герметичность соединений и предотвращают утечки среды до момента разрыва диска.
Каждый из этих элементов играет важную роль в обеспечении надежной и безопасной работы мембранного предохранительного устройства.
Применение МПУ в промышленности
Нефтегазовая отрасль
В нефтегазовой промышленности МПУ используются для защиты от аварийных ситуаций, связанных с резким повышением давления в трубопроводах и резервуарах. Разрывные мембраны обеспечивают быстрый и безопасный сброс давления, предотвращая взрывы и разрушения оборудования.
Химическая промышленность
В химической промышленности МПУ применяются для защиты реакторов, хранилищ и других емкостей, содержащих опасные вещества. Автоматическое разрывное действие мембран обеспечивает мгновенное снижение давления, предотвращая выбросы токсичных веществ и минимизируя риск для персонала и окружающей среды.
Таким образом, МПУ являются неотъемлемой частью систем безопасности, обеспечивающих стабильную и безопасную работу промышленных объектов.
